Технология изготовления ПВЛ

Сырьем для получения ПВЛ служит металлопрокат из:

• Холоднокатаной стали толщиной 1,5-2мм;
• Горячекатаной стали толщиной 4-6мм;
• Оцинкованной стали толщиной 0,7-0,8мм;
• Цветных металлов (латуни, меди);
• Алюминиевых сплавов.

Технологический процесс заключается в одновременной просечке и вытяжке листа и включает в себя несколько этапов:

1. Нанесение просечек на металлический лист в шахматном порядке;
2. Просечка с заданным шагом, размером и формой;
3. Вытягивание листа до получения ячеек заданной формы и величины. В процессе вытягивания площадь листа увеличивается в несколько раз, сохраняя первоначальный вес заготовки. Вес 1м² ПВЛ уменьшается, а жесткость цельнометаллического листа остается прежней;
4. Прокатка через прессующие вальцы для получения плоской поверхности, в результате чего лист приобретает равномерную толщину по всему объему, а поверхность приобретает гладкость. Прокатка через вальцы способствует также усилению устойчивости ПВЛ к деформациям в процессе эксплуатации.

Ячейки сеток при данной технологии получаются с продольным расположением по направлению волокон прокатки. Благодаря равномерному расположению ячеек поверхность листа получается равномерно рифленой.
Просечно-вытяжные листы считаются идеальным материалом в Абае по соотношению массы и прочностных характеристик.

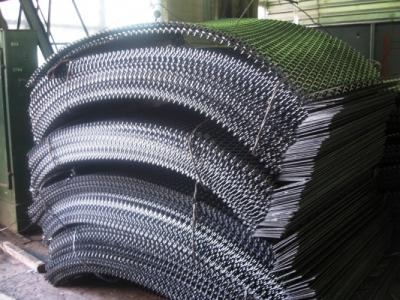

Готовые упакованные ПВЛ

Видеоролик «Изготовление ПВЛ»

Форма и размеры ячеек и листов ПВЛ

Форма и размер ячеек являются основными характеристиками ПВЛ. Для ячеек длина измеряется по направлению длинной диагонали ячеек между центрами двух узлов. Ширина – по направлению короткой диагонали между центрами двух узлов. Толщина перемычек равняется толщине обрабатываемого металлического листа. Шаг подачи определяет ширину перемычки.

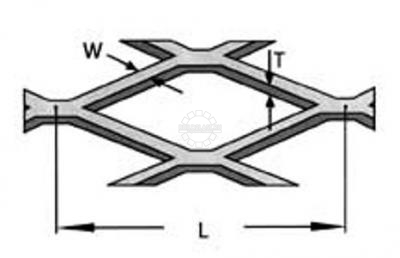

Размеры ячеек ПВЛ

Основные формы ячеек ПВЛ и их размеры:

Тип ячеек	Обозначение	Размеры ячеек
		Длина (L), мм	Ширина (В), мм	Толщина (Т), мм	Ширина перемычки или шаг подачи (W), мм
Ромбовидные	TR	3,2-62	1,95-23	0,7-6	0,5-7
Квадратные	TQ	2-50	1,5-42	3-10	0,5-2,5
Круглые	TE	2-30	1,8-25	3-10	0,5-1,5
Шестигранные	TH	28-130	4,5-38	4-16	2-9
Декоративные	TD	100-150	50- 60	4-16	4-24

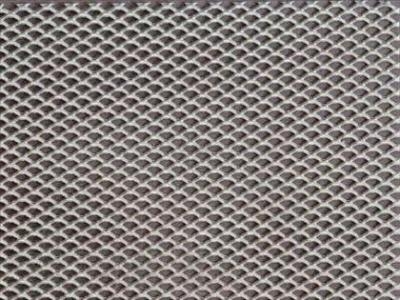

ПВЛ с декоративными ячейками

Просечно-вытяжные листы, реализуемые в Абае, имеют следующие размеры:

• длину в пределах -1,6-12,2м для каждого типа изделия конкретно, чаще всего длина составляет 2-3,5м;
• стандартную ширину – 500, 600, 700, 800, 900, 1000, 1100, 1250, 1400мм.

Допустимые предельные отклонения составляют:

• По длине ±25мм;
По ширине ±10мм; По величине вытяжки, подачи шага, длине ячейки – не регламентируются.

На поверхности ПВЛ не допускается наличие трещин и рванин длиной более 2мм.

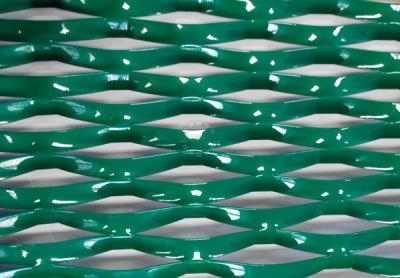

ПВЛ из алюминия с покраской и лакировкой

Преимущества и недостатки ПВЛ

К преимуществам просечно-вытяжных листов относят:

• Значительное преимущество в удельном весе в сравнении с цельным металлическим листом, что облегчает вес строительных конструкций из ПВЛ;
• Позволяет увеличить площадь перекрываемых объектов до 60%, сохраняя предельную нагрузку на 1м²;
• Высокий антискользящий эффект из-за трехмерной структуры ячеек;
• Высокую степень светопроницаемости и воздухопроницаемости;
• Безотходное производство ПВЛ;
• Легкий процесс очищения от грязи, мусора, налипшего снега и других загрязнений;
• Идентичность характеристик с перфорированным листом, но более низкую стоимость;
• Отсутствие сварных швов, что позволяет легко подвергать ПВЛ формовке, прессовке, резке;
• Стойкость к воздействию низких температур до -65°С;
• Противопожарную стойкость;
• Практичность и универсальность применения в Абае.

К недостаткам можно отнести:

• Необходимость точного расчета нагрузки на ПВЛ и правильный выбор толщины листа, так как с увеличением толщины увеличивается стоимость ПВЛ в Абае.

Область применения ПВЛ

Область применения ПВЛ в Абае обширна, благодаря характеристикам этого материала. Сегодня этот строительный материал является одним из наиболее популярных на рынке листового металлопроката.

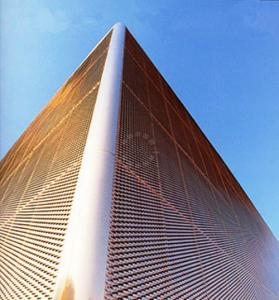

Использование плит из ПВЛ для отделки фасада здания

Области применения ПВЛ:

Отрасль промышленности	Практическое применения
Строительство (промышленное и гражданское)	Обустройство вентиляционных решеток, настилов площадок и ступеней лестничных маршей, ограждений лестничных маршей, устройство полов в цехах промышленных предприятий в Абае, ограждение веранд, балконов, индивидуальных садовых и дачных участков, основа для нанесения штукатурки. Панели из ПВЛ используют для наружной и внутренней отделки кинотеатров, концертных и танцевальных залов, автобанов, аэропортов как шумопоглощающий материал. Может использоваться в качестве внутренних перегородок в офисах, стоек регистрации в отелях
Строительство дорог и мостов	Заготовка для светорассеивающих ограждений для автомагистралей с двухсторонним движением, тротуары на мостах и пешеходных мостах, грузовые платформы и площадки для грузоподъемных кранов
Нефтяная и газовая промышленность	Обустройство площадок техобслуживания и проходных мостов
Машиностроение и металлообработка	Заделка смотровых окон и вентиляционных проемов в станках, приборах, сельскохозяйственной технике, производство тары различной формы, размеров и предназначения
Автомобилестроение	Решетки капотов, радиаторов, декоративные вставки в аэродинамические обвесы
Горно-добывающая промышленность	Просеивание породы после дробления, устройство крепей в проходческих участках

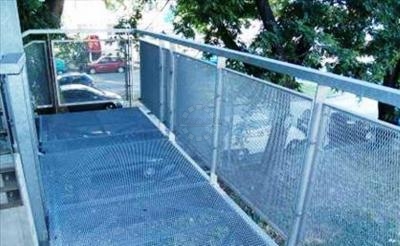

Использование ПВЛ для ограждения балкона

Особенности монтажа некоторых видов изделий из ПВЛ

Настилы и лестничные ступени
Наиболее востребованные изделия из ПВЛ в Абае – настилы и лестничные ступени получают путем сварки ПВЛ с рамой по заданным размерам и форме. Для этого типа изделий чаще всего используется нержавеющая сталь.

Поверхность настилов в Абае может быть:

• без отделки, если в качестве исходного сырья используется черная сталь;
• с отделкой – покраска, лакировка покрытие горячим цинком.

Монтаж ступеней производится с помощью болтов на готовую сваренную конструкцию лестницы. Для этого на боковых стенках ступеней делают круглые и продолговатые отверстия.
Несущая способность ступеней и настила рассчитывается, исходя из предполагаемой нагрузки. Сплошная нагрузка уменьшается с увеличением длины ячейки.
В таблице приведена зависимость сплошной нагрузки и прогиба от несущей длины настила, типа и размера ячеек на примере настила TR 62,5 x15/3x5/20x3 600x1000, где:

• 62,5х15 – размер ромбовидных ячеек, мм;
• 3х5 – толщина металла х ширина подачи, мм;
• 20х3 – высота полосы обрамления х ширина полосы обрамления, мм;
• 600х1000 – несущая длина настила, измеренная вдоль короткой диагонали ячеек х не несущая ширина настила, измеренная вдоль длинной диагонали ячеек, мм.

Грузоподъемность настилов и ступеней из ПВЛ при обрамлении из металлической полосы высотой 20мм, шириной 3мм с TR 62,5х15/3х5:

Показатель грузоподъемности	Несущая длина настила (по короткой диагонали ячеек), мм
	500	600	700	800	900	1000	1100	1200
Сплошная нагрузка с учетом коэффициента грузоподъемности, kN/м²	4,54	3,11	2,25	1,70	1,31	1,04	0,84	0,68
Максимальный прогиб связи ПВЛ при данной сплошной нагрузке, мм	1,83	2,65	3,62	4,76	6,07	7,56	9,23	11,09
Локальный прогиб при данной сплошной нагрузке, мм	3,83	4,65	5,62	6,76	8,07	9,56	11,23	13,09

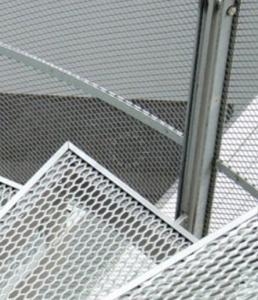

Лестничный марш со ступенями и ограждением из ПВЛ
